6ES7212-1AE40-0XB0西门子CPU模块 1212C代理商

6ES7212-1AE40-0XB0西门子CPU模块 1212C代理商

6ES7212-1AE40-0XB0西门子CPU模块 1212C代理商

6ES7212-1AE40-0XB0西门子CPU模块 1212C代理商

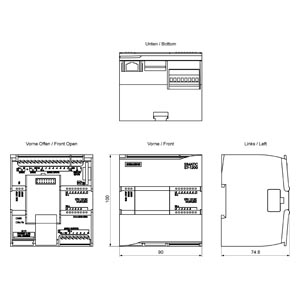

下载M-CAD和E-CAD的产品图片和数据（5）

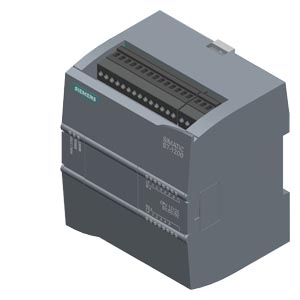

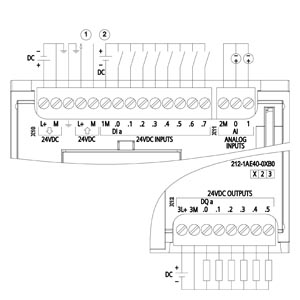

SIMATIC S7-1200，CPU 1212C，紧凑型CPU，DC/DC/DC，板载I/O：8个DI 24 V DC;6 DO 24 V DC;2个AI 0-10 V DC，电源：DC 20.4-28.8 V DC，程序/数据存储器 100 KB

可持续性

产品生命周期

主动产物

产品类别

答：标准产品，即库存商品，可以在退货指南/期间内退货。

包装尺寸（长 x 宽 x 高）

11.00 x 10.1 x 8.5 厘米

净权重

0,294 公斤

CPU的操作模式

  1)STOP(停机)模式模式选择开关在STOP位置时，PLC上电后自动进入STOP模式，在该模式不执行用户程序，可以接收全局数据和检查系统。

  2)RUN(运行)模式执行用户程序，刷新输入和输出，处理中断和故障信息服务。

  3)HOLD模式在启动和RUN模式执行程序时遇到调试用的断点，用户程序的执行被挂起(暂停)，定时器被冻结。

  4)STARTUP(启动)模式可以用模式选择开关或STEP7启动CPU。如果模式选择开关在RUN或RUN-P位置，通电时自动进入启动模式。

  5)老式的CPU使用钥匙开关来选择操作模式，它还有一种RUN-P模式，允许在运行时读出和修改程序。仿真软件PLCSIM的仿真CPU也有RUN-P模式，某些监控功能只能在RUN-P模式进行。

  3. 模式选择开关

  CPU的模式选择开关各位置的意义如下1)RUN(运行)位置CPU执行用户程序。2)STOP(停止)位置CPU不执行用户程序。

  3)MRES(复位存储器)MRES 位置不能保持，在这个位置松手时开关将自动返回STOP位置。将模式选择开关从STOP位置扳到MRES位置，可以复位存储器，使CPU回到初始状态。工作存储器和S7-400的RAM装载存储器中的用户程序和地址区被清除，全部存储器位、定时器、计数器和数据块均被复位为零，包括有保持功能的数据。CPU检测硬件，初始化硬件和系统程序的参数，系统参数、CPU和模块的参数被恢复为默认的设置，MPI(多点接口)的参数被保留。CPU在复位后将MC(微存储卡)里面的用户程序和系统参数复制到工作存储区。

  复位存储器时按下述顺序操作PLC通电后将模式选择开关从STOP位置扳到MRES位置，STOPLED熄灭1s，亮1s，再熄灭1s后保持亮。松开开关，使它回到STOP位置。3s 内又扳到MRES位置，STOPLED以2Hz的频率至少闪动3s，表示正在执行复位，后STOP LED一直亮，复位结束后松开模式选择开关。

  4.通信接口

  所有的CPU模块都有一个MPI(多点接口)通信接口，有的CPU模块还有DP接口或点对点接口，型号中带PN的CPU模块有一个PROFINET工业以太网接口(见图2-5)。MPI接口用于与其他西门子PLC、PG/PC(编程器或个人计算机)、OP(操作员面板)通过 MPI 网络的通信。

  PROFIBUS-DP可用于与其他的西门子PLC、PG/PC、OP和其他DP主站和从站的通信。

  5. 电源接线端子

  电源模块上的L 和M端子分别是DC24V输出电压的正极和负极。用专用的电源连接器或导线分别连接电源模块和CPU模块的L 和M端子。

  6. CPU模块的集成I/O

  CPU31xC模块上有集成的I/O，集成I/O的点数见表2-1。
