SIMATIC ET 200SP I/O 模块6ES7134-6GB00-0BA1

SIMATIC ET 200SP I/O 模块6ES7134-6GB00-0BA1

SIMATIC ET 200SP I/O 模块6ES7134-6GB00-0BA1

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

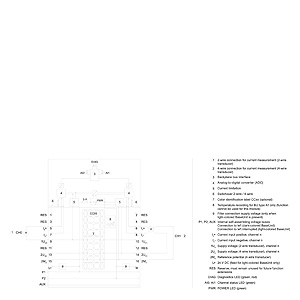

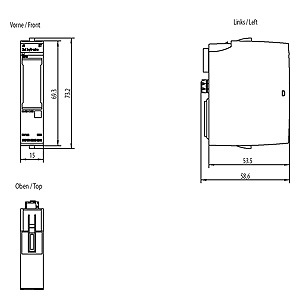

SIMATIC ET 200SP， 模拟式输入端模块， AI 2xI 2-/4 线制，标准型， 包装数量：1 件， 适合用于 A0 类型的基座单元，A1， 颜色代码 CC05， 模块诊断，16 位

可持续性

生命周期状态

有效产品

产品类别

A: 问题无关，即刻重复使用

包装尺寸（长 x 宽 x 高）

7.9 x 6.8 x 2.4 cm

净重

0.04 Kg

西门子CPU1212C

西门子CPU1212C模块

西门子CPU1212C主机

西门子CPU1212C中央处理器

西门子CPU1212C中央处理单元

西门子CPU1212C可编程控制器

西门子CPU1212C模块控制器

西门子CPU1212C代理商

西门子CPU1212C中央控制器

西门子CPU1212C中央控制单元

西门子S7-1200CPU1212C模块

西门子S7-1200主机CPU1212C

西门子S7-1200CPU1212C中央处理器

西门子S7-1200CPU1212C中央处理单元

西门子S7-1200CPU1212C可编程控制器

西门子S7-1200CPU1212C模块控制器   SIEMENS

西门子S7-1200CPU1212C中央控制器

西门子S7-1200CPU1212C中央控制单元

西门子PLC模块CPU1212C

西门子PLC主机CPU1212C

西门子PLC中央处理器CPU1212C   SIEMENS

西门子PLC中央处理单元CPU1212C

西门子PLC可编程控制器CPU1212C

西门子PLC模块控制器CPU1212C

西门子PLC中央控制器CPU1212C（仪器产品）

西门子PLC中央控制单元CPU1212C

本文章会详细介绍西门子S7-200smart PLC与smart line触摸屏进行modbus rtu通讯连接的步骤。

一、 硬件连接

1. smart line触摸屏485端口脚位定义

如图1所示。

图1

2. 200smart PLC 485端口脚位定义

1) 200smart PLC本体端口

200smart PLC选择可以选择CPU 集成的 RS485 通信端口和标准型 CPU 额外支持 SB CM01 信号板。CPU 集成的 RS485 通信端口的引脚分配如图2所示，CPU 额外支持 SB CM01 信号板

图2

2) 200smart 信号板

标准型 CPU 额外支持 SB CM01 信号板，该信号板可以通过 STEP 7-Micro/WIN SMART 软件组态为 RS485 通信端口或者 RS232 通信端口。SB CM01 信号板的引脚分配，如图3 所示。

图3

3. PLC与触摸屏连接

1) CPU 集成的 RS485 通信端口与触摸屏连接

PLC端口引脚3连接触摸屏端口引脚3，PLC端口引脚8连接触摸屏端口引脚8，如图4所示。

2) SB CM01 信号板与触摸屏连接

SB CM01 信号板Tx/B连接触摸屏COM2 [RS-485]2W端口引脚3，SB CM01 信号板Rx/A连接触摸屏COM2 [RS-485]2W端口引脚8，如图4所示。

本文章为200smart PLC本体端口进行通讯连接，

图4

二、 WinCC flexible SMART软件设置

1. 通讯参数设置

1) 打开WinCC flexible SMART软件在文件菜单栏中新建项目选择Smart 700 IE V3这款触摸屏，如图5所示；

图5

2) 在项目栏中的通讯—连接，进行通讯参数设置，modbus rtu通讯可以有三种选项，如图6所示。

注意：200smart plc与smart line触摸屏连接要勾选“更改 word order”。

图6

3) 变量建立

建立PLC连接变量，如图7所示。

图7

200smart PLC的MODBUS RTU 地址如下所示：

u 对于离散量输出（线圈），为 00001 至 09999

u 对于离散量输入（触点），为 10001 至 19999

u 对于输入寄存器，为 30001 至 39999

u 对于保持寄存器，为 40001 至 49999 和 400001 至 465535

注意：200smart编程从站保持寄存器是从VW0开始（与程序编程有关系，后续编程部分会介绍），所以400001为VW0。

2. 组态编写

通过工具栏选择圆、文本域、IO域编辑组态，如图8所示，根据下列组态步骤组态程序。

图8

1) 指示灯组态

组态如图9所示。

图9

2) 16位无符号整数组态

组态如图10所示。

图10

3) 32位无符号整数组态

组态如图11所示。

图11

4) 32位浮点数

组态如图12所示。

图12

3. Smartline - IE V3 项目下载：

参照附件《smart v3面板常见问题集》中的项目下载，如图13所示。

‘

图13
